VALV.DI SICUREZ. TERMICA 1300 543513 Visualizza ingrandito

543513

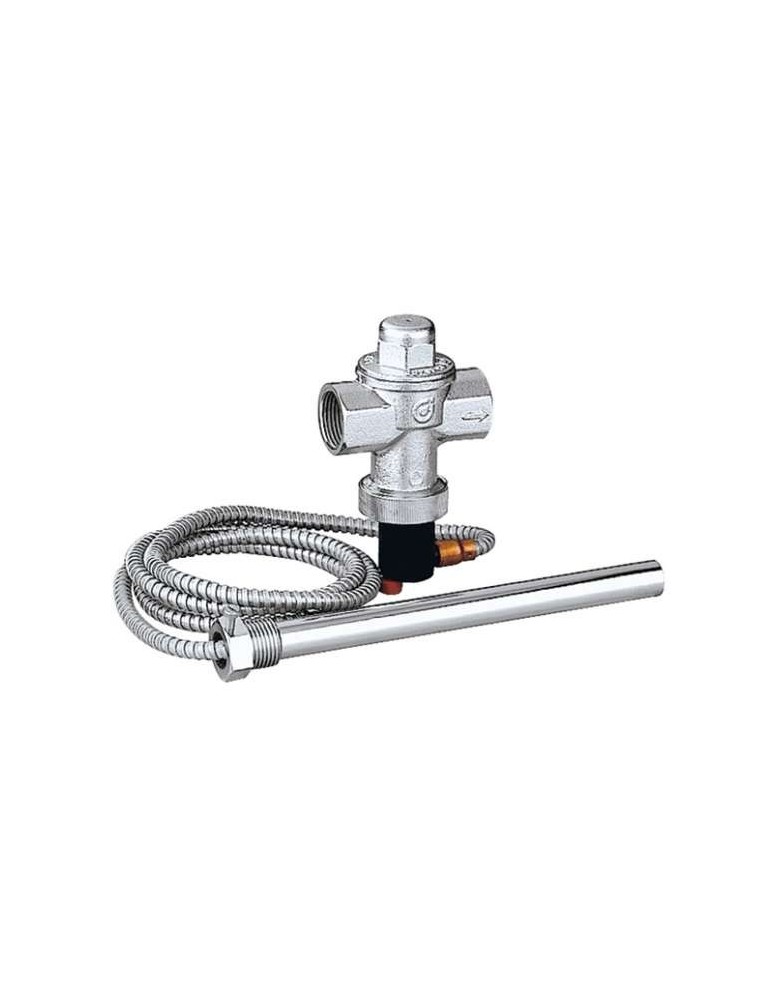

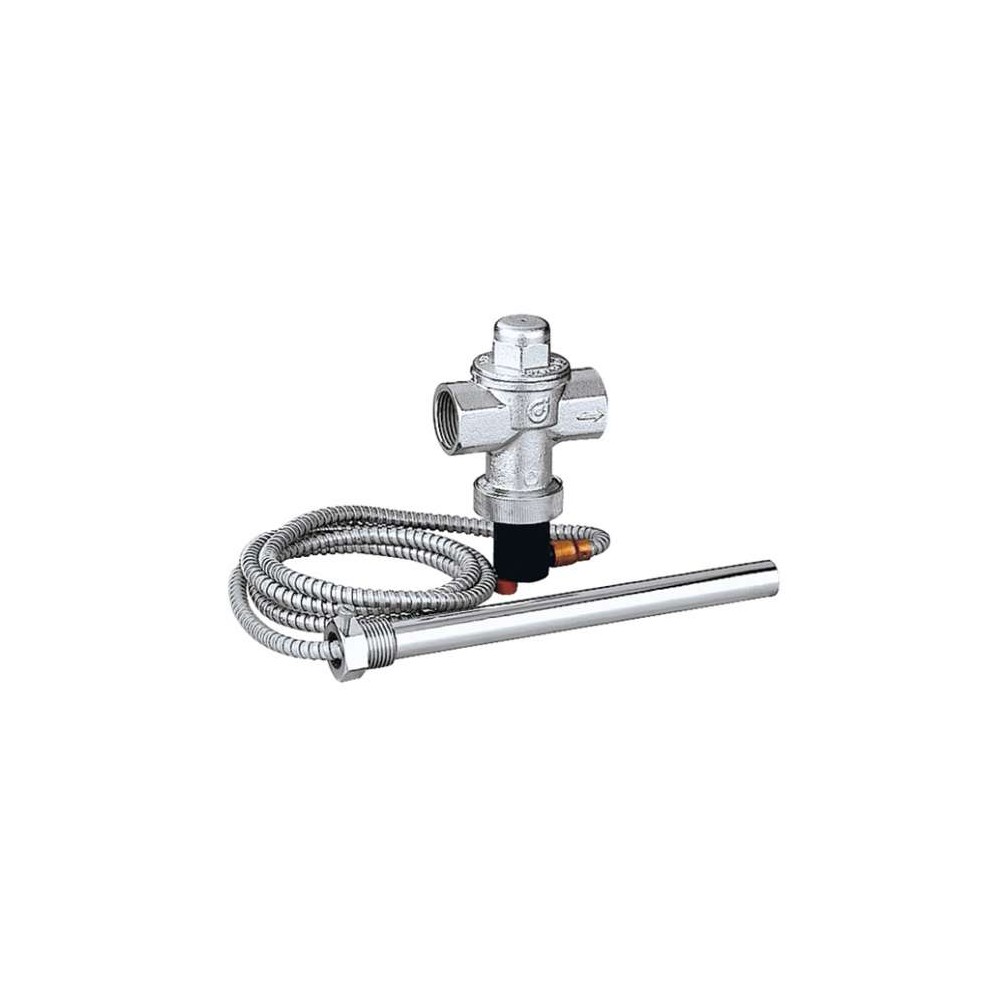

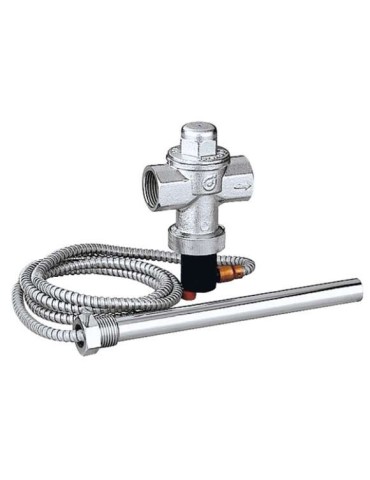

VALV.DI SICUREZ. TERMICA 1300 543513

Le valvole di scarico di sicurezza termica sono costruite da
Caleffi S.p.A. nel rispetto dei requisiti essenziali di sicurezza dettati
dalla direttiva 97/23/CE del Parlamento Europeo e del Consiglio
dell'Unione Europea, per il riavvicinamento degli stati membri in
materia di attrezzature a pressione

Maggiori dettagli

€ 160,00 tasse incl.

1 Articolo


Condividi

Funzione
La valvola di scarico di sicurezza termica è un dispositivo limitatore
della temperatura dell’acqua nei generatori policombustibili o a
combustibile solido non polverizzato provvisti di bollitore
incorporato o di scambiatore di emergenza (per il raffreddamento
immediato).
Al raggiungimento della temperatura di taratura la valvola inizia a
scaricare la quantità di acqua necessaria a mantenere la
temperatura del generatore entro i limiti di sicurezza.
Il suo utilizzo è previsto dalla normativa INAIL raccolta “R” - ed. 2009:
cap. R.3.C., paragrafo 1, punto 1.4
cap. R.3.C., paragrafo 2, punto 2.1, lettera i2
cap. R.3.C., paragrafo 3, punto 3.1, lettera i e punto 3.3
La valvola è conforme alla EN 14597, può essere abbinata a
generatori a combustibile solido non polverizzato di potenza
inferiore a 100 kW, secondo le disposizioni impiantistiche delle
norme EN 12828, UNI 10412-2 e EN 303-5.

Caratteristiche tecniche
Materiali:
Corpo: ottone UNI EN 12165 CW617N, cromato
Asta comando: ottone UNI EN 12164 CW614N
Guarnizione otturatore: EPDM
Tenute: EPDM
Molla: acciaio inox
Supporto porta soffietti: POM
Prestazioni:
Pressione max d'esercizio: 10 bar
Temperatura di taratura: 98°C (+0°C -4°C)
Campo di temperatura di esercizio: 5÷110°C
Portata di scarico a 110°C con Dp di 1 bar: 3000 l/h
Campo di temperatura ambiente: 0÷80°C
Tipo di azione (EN 14597):
2 KP (certificato - doppio sensore - test 50000 cicli)
Temperatura max sensore: 130°C
Fluido d'impiego: acqua
Categoria PED: IV
Attacchi: 3/4” F x 3/4” F
Pozzetto per sonda: 1/2” M
Lunghezza del capillare: 1300 mm
