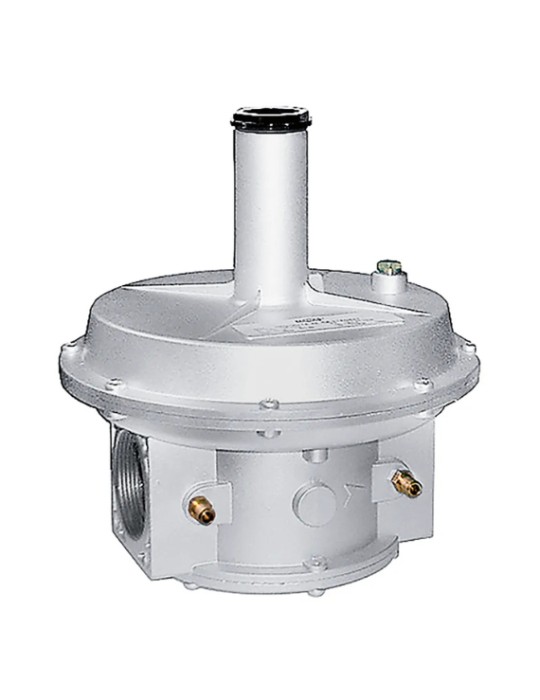

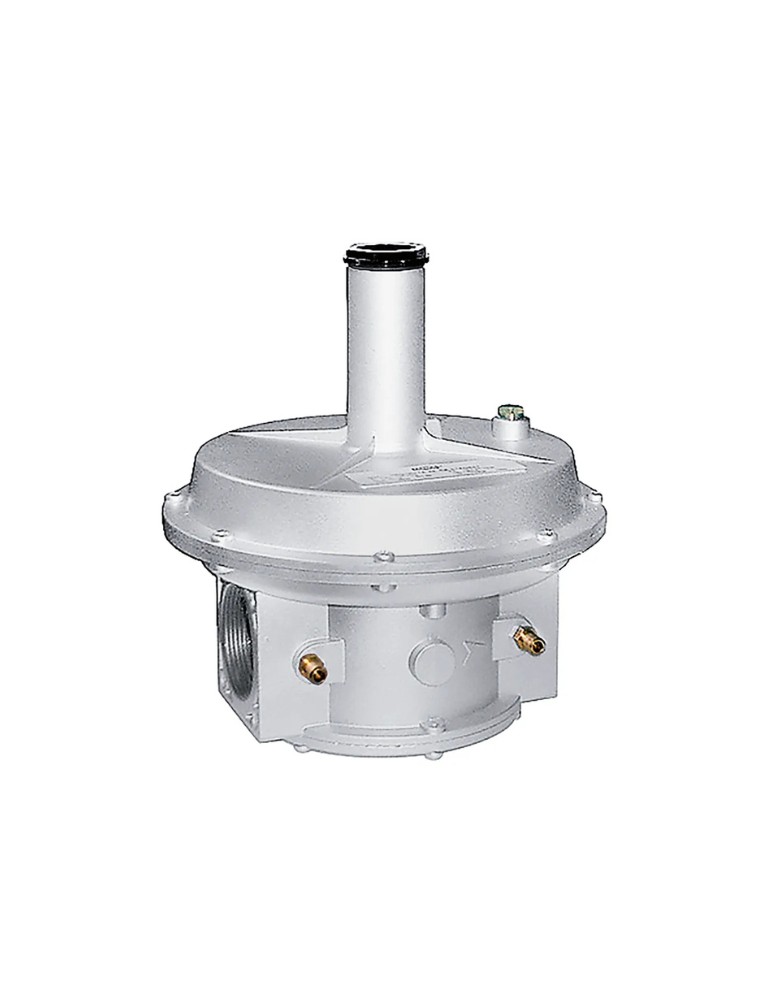

Caleffi Filtro regolatore a chiusura per gas, a doppia membrana. 2" Attacchi filettati. Art. 850009

Filtro regolatore a chiusura per gas, a doppia membrana. Attacchi filettati. 2" Art. 850009

DESCRIZIONE

Dispositivo che eroga “a valle” un valore di pressione (P2) predefinito e costante (entro i limiti di funzionamento previsti) al

variare della pressione in ingresso (P1) e/o della portata (Q). L’otturatore compensato garantisce precisione nella regolazione

della pressione in uscita (P2) anche nel caso di elevate e improvvise variazioni della pressione in entrata.

E’ dotato di:

• molla per la regolazione della pressione in uscita;
• membrana di sicurezza;
• presa di pressione in uscita (salvo alcune eccezioni) per il controllo della pressione in uscita (P2). Su alcuni modelli la
• presa di pressione è presente anche in ingresso;
• Può essere fornito anche con con organo filtrante incorporato (modelli FRG/2M).
• Disponibili connessioni a 90° per attacchi filettati dal DN 15 al DN 50.
• Norme di riferimento: EN 88-1 – EN 13611.

DATI TECNICI

• Impiego : gas non aggressivi delle tre famiglie (gas secchi)
• Temperatura ambiente (TS) : -15 ÷ +60 °C
• Pressione massima di esercizio : 500 mbar
• Classe : A (P2 ± 15%)
• Resistenza meccanica : Gruppo 2 (secondo EN 13611)
• Attacchi filettati Rp in linea : (DN 15 - DN 20 - DN 25 - DN 32 - DN 40 - DN 50) secondo EN 10226
• Attacchi filettati Rp a 90° : (DN 15 - DN 20 - DN 25 - DN 32 - DN 40 - DN 50) secondo EN 10226
• Attacchi flangiati accoppiabili con flange PN 16 : (DN 32 - DN 40 - DN 50 - DN 65 - DN 80 - DN 100) ISO 7005 / EN 1092-1
• Attacchi filettati Rc o NPT o flangiati ANSI 150 : su richiesta
• Organo filtrante (solo modelli FRG/2M) : filtraggio 50µm
• In conformità a : Regolamento (UE) 2016/426 (Apparecchi che bruciano carburanti gassosi) Direttiva ATEX 2014/34/UE


DATI DI TARGA

In targa (vedere esempio a fianco) sono riportati i seguenti dati:

• Nome/logo e indirizzo del fabbricante (eventuale nome/logo distributore)
• Mod.: = nome/modello dell’apparecchio seguito dal diametro di connessione
• CE-51CL4012 = numero pin di certificazione
• P1 max = Pressione massima alla quale è garantito il funzionamento del prodotto
• P2 = Range pressione di uscita
• Cl. A = Tolleranza su P2 ( A= ± 15% )
• Gr. 2 = Resistenza meccanica gruppo 2 secondo EN 13611
• EN 88-1 = Norma di riferimento del prodotto
• TS = Range di temperatura alla quale è garantito il funzionamento del prodotto
• = Conformità Dir. ATEX seguita dal modo di protezione
• = Conformità Regolamento 2016/426 seguito dal n° dell’Organismo Notificato
• year = Anno di fabbricazione
• Lot = Numero matricola del prodotto (vedere spiegazione di seguito)
• U1812 = Lotto in uscita anno 2018 settimana n° 12
• 7634 = numero progressivo commessa riferito all’anno indicato
• 00001 = numero progressivo riferito alla q.tà del lotto
