Caratteristiche Tecniche

Esecuzione

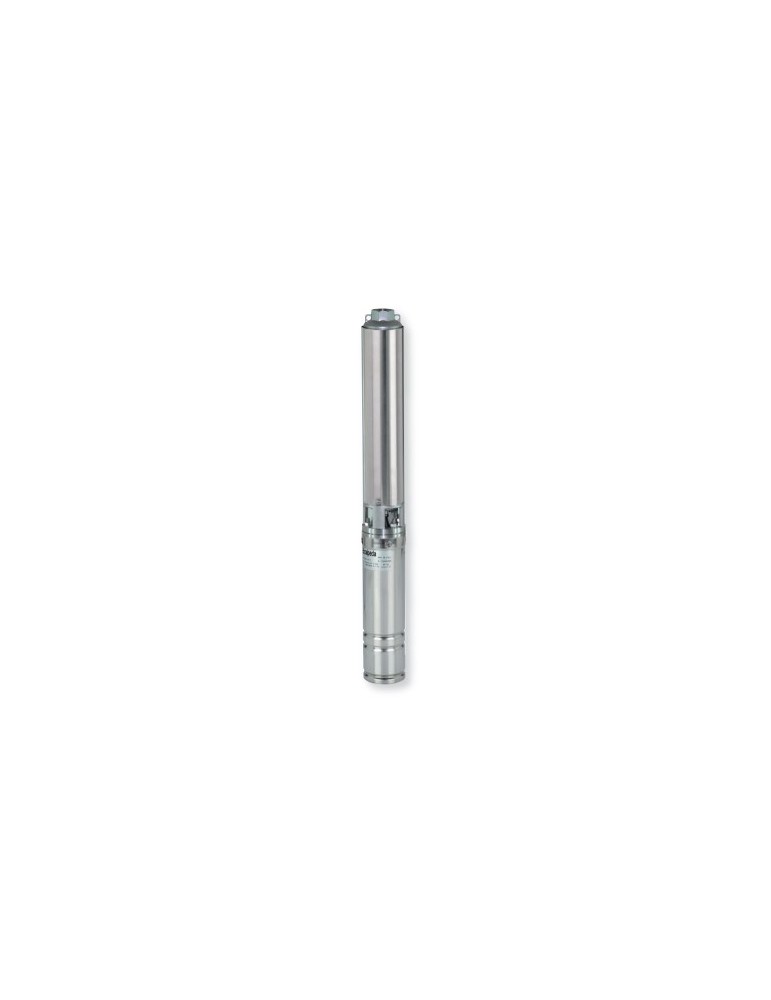

Pompe sommerse per pozzi profondi da 4” (DN 100 mm), 6” (DN 150 mm), con
camicia esterna in acciaio inossidabile AISI 304 e giranti in Noryl.
Giranti:
Radiali flottanti: 4SDP
Radiali: 6SDN 12, 16, 21
Semiassiali: 6SDN 18, 19, 20
Bocca: filettata ISO 228
Valvola di ritegno incorporata nel corpo di mandata.


Impieghi

Per l'approvvigionamento d'acqua.
Per applicazioni civili e industriali.
Per impianti antincendio.
Per irrigazione.


Limiti d'impiego

POMPA
Temperatura acqua:
fino a 35 °C con motore 4"
fino a 25 °C con motore 6".
Massima quantità di sabbia nell’acqua: 150 g/m3 (300 g/m3 per acque ad alto
contenuto di sabbia).
Servizio continuo

Motore

Motore ad induzione a 2 poli, 50 Hz (n ≈ 2900 1/min).
Dimensioni per il collegamento alla pompa secondo NEMA Standards.
Tensioni di alimentazione:
Monofase 230 V fino a 2,2 kW per motori 4".
Trifase 230 V; 400 V per motori 4"
400 V; 400/690 V per motori 6".
Variazione di tensione: +6%/-10%.
Avviamento consigliato per potenze da 7,5 kW e superiori: stella/triangolo, soft
start, impedenza statorica, autotrasformatore.
Isolamento classe F per motori 4”, classe E per motori 6.
Protezione IP 68.
Servizio continuo.
Motore predisposto per funzionamento con inverter (con adeguato filtro dv/dt).


Esecuzioni speciali a richiesta

Altre tensioni.
Frequenza 60 Hz (vedere catalogo 60 Hz).
Alte temperature.
Motore incapsulato serie FK.


Designazione

Esempio: 4SDPM 6/14
4 = Ø pozzo in pollici
SDP = Serie
M = Monofase (senza indicazione trifase)
6 = Identificazione stadio
04 = Numero di giranti


Le elettropompe serie 4SDP 1,2,3,6 rispettano il Regolamento Europeo
N. 547/2012.
