Esecuzione

Elettropompe centrifughe monoblocco con accoppiamento diretto motore-pompa e albero unico.

NM: monogirante.

NMD: a due giranti contrapposte (con spinta assiale equilibrata)

Bocche: filettate UNI-ISO 228/1.

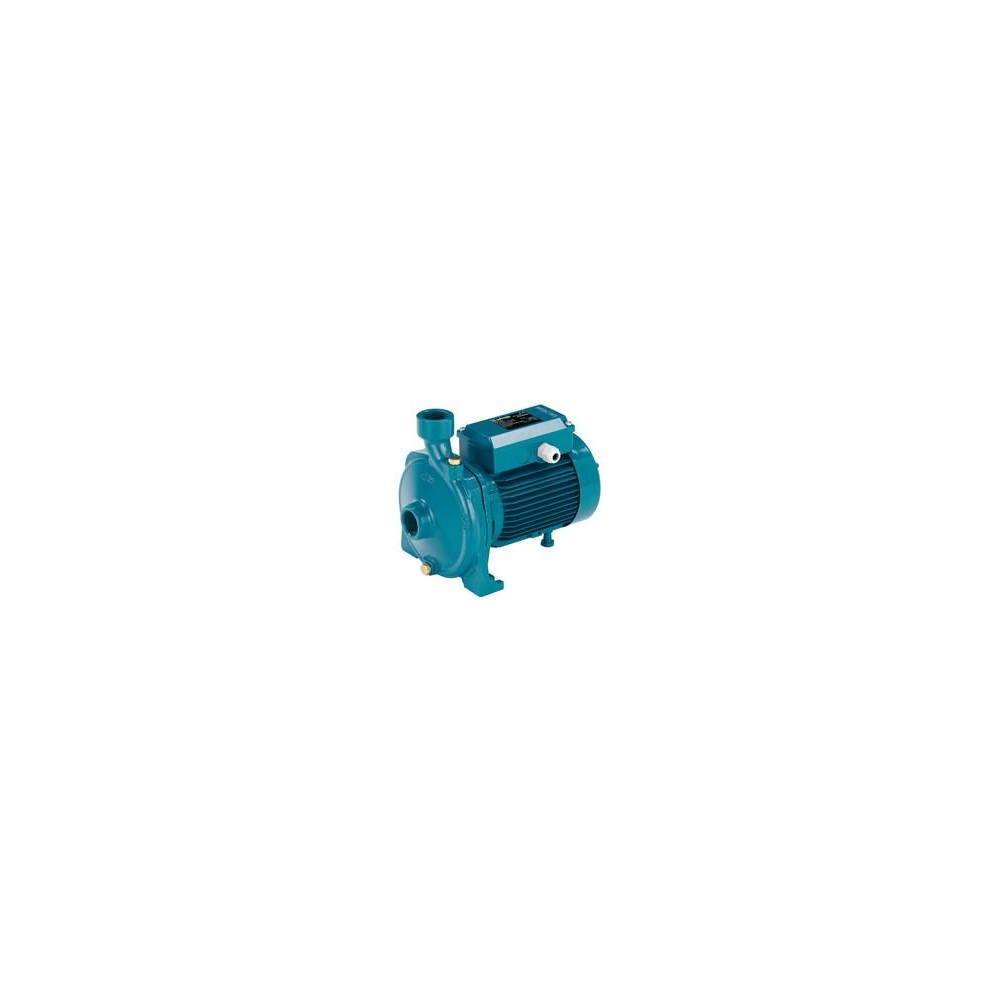

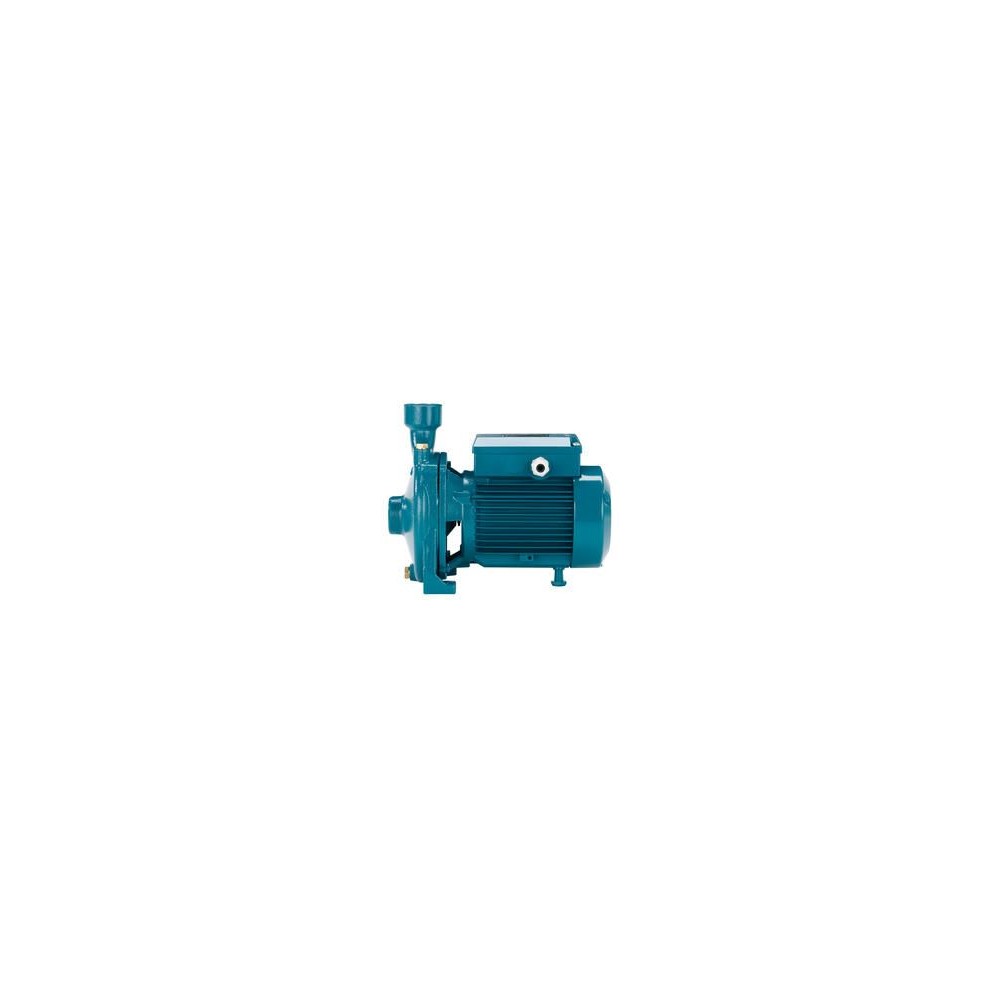

NM, NMD: versione con corpo pompa e raccordo in ghisa.

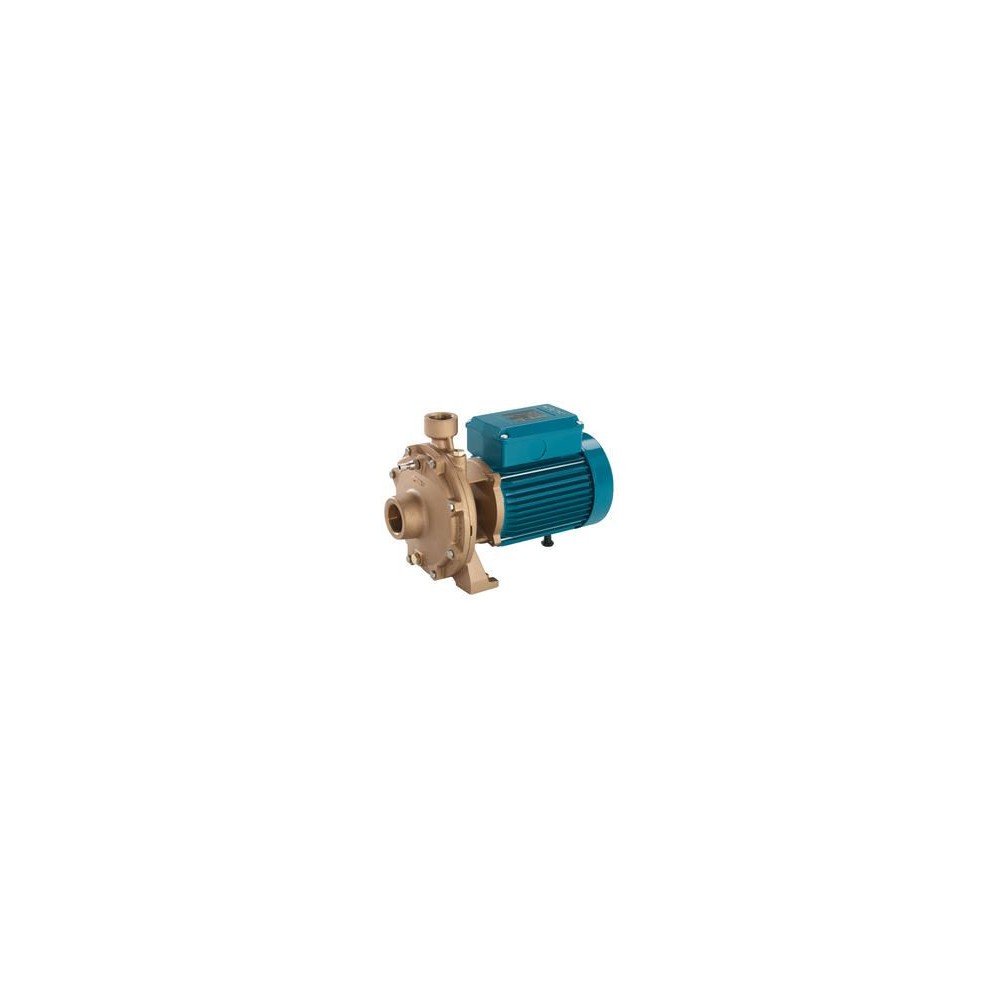

B-NM, B-NMD: versione con corpo pompa e raccordo in bronzo.

Le pompe in bronzo vengono fornite completamente verniciate.

Impieghi:

- Per liquidi puliti senza parti abrasive,non aggressivi per i materiali della pompa (con parti solide fino a 0,2% max).

- Per l’approvvigionamento d’acqua.

- Per impianti di riscaldamento, condizionamento, raffreddamento e circolazione.

- Per applicazioni civili e industriali.

- Per impianti antincendio. - Per irrigazione.

Limiti d’impiego:

Temperatura liquido: da -10 °C a +90 °C.

Temperatura ambiente fino a 40 °C.

Altezza di aspirazione manometrica fino a 7 m.

Pressione finale massima ammessa nel corpo pompa : 10 bar. (16 bar per pompe NMD 25/190; NMD 32/210; NMD 40/180).

Servizio continuo.

Motore:

Motore ad induzione a 2 poli, 50 Hz (n = 2900 1/min).

NM, NMD: trifase 230/400 V ± 10%, fino a 3 kW;

 400/690 V ± 10%, da 4 a 9,2 kW;

NMM, NMDM: monofase 230 V ± 10%, con termoprotettore.

Isolamento classe F.

Protezione IP 54.

Motore predisposto per funzionamento con inverter da 2,2 kW.

Classe alta efficienza IE2 per motori trifasi da 0,75 kW a 5,5 kW, IE3 da 7,5 kW.

Esecuzione secondo EN 60034-1; EN 60034-30.

EN 60335-1, EN 60335-2-41.

Flessibilita

La possibilità di poter scegliere, per la parte a contatto con il liquido ghisa o bronzo, consente l’impiego delle pompe NMD con liquidi di natura diversa.

Costruzione robusta

La struttura meccanica delle parti a contatto con il liquido è dimensionata in modo tale da garantire la massima resistenza alle sollecitazioni meccaniche.

Affidabilita

Il dimensionamento dei cuscinetti e dell’albero sono studiati in modo tale da garantire la riduzione delle sollecitazioni garantendo un’elevata affidabilità in tutte le condizioni di funzionamento.

Portata Max : 100 lt/min

Prevalenza Max: 57 metri
